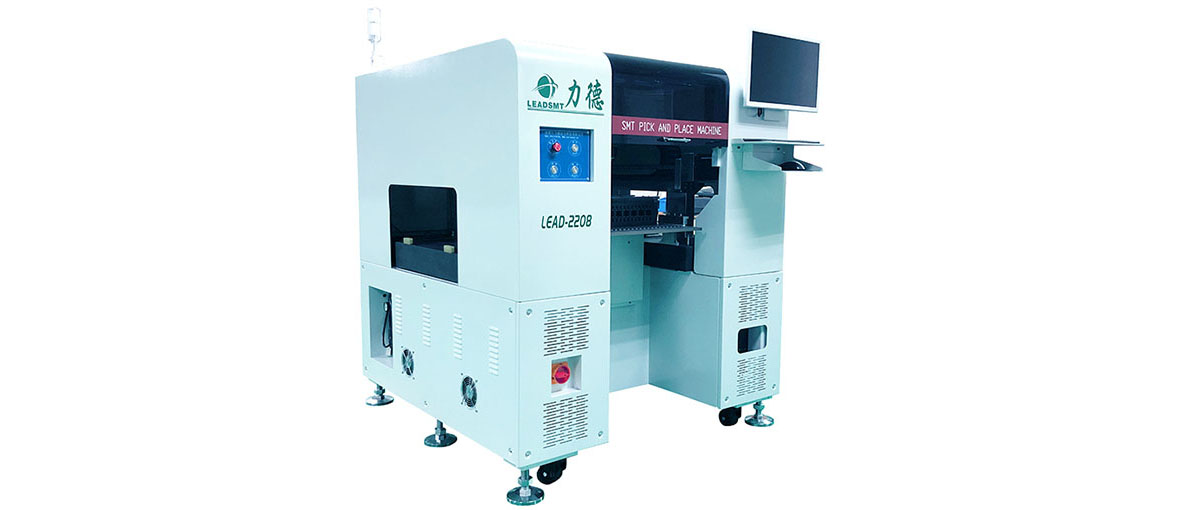

八頭軌道貼片機
LEAD-2208
LEAD-2208貼片機是一款八頭高速三軸控制的貼片機，能貼裝600*400mm基板。滿足軟燈條，球泡燈，面板燈，工礦燈，射燈，植物燈。貼片精準，操作簡單。
功能特點：
l 八組貼片頭，可放置16個喂料器。
l 大理石機身平臺，保證設備的平穩和增加機身重量。
l 最大PCB板600*400mm，適用各種PCB板，軟性線路板，鋁基板，電源板
l 可貼裝多種元器件：各種電阻,電容,IC,QFP,SOP,SOT,CSP.
l 可貼裝0402-15mmIC組件，最佳可實現38000CPH貼裝速度。
l 采用進口滾珠絲桿傳動，松下伺服電機驅動，頭部采用進口花鍵結構。
l 采用內置負壓泵真空系統，無油型超靜音，壽命長，真空壓力恒定。
l 八組相機同步視覺校正系統，保證機器貼片精度。
l X,Y軸采用松下伺服驅動，配合進口直線導軌+研磨絲桿，保證貼片的高精度，高速度，一流的穩定性。
l 簡單易懂的圖形化編程方式，自動Mark視覺定位，定位精確方便。
參數
|
型號Model |
LEAD-2208 |
|
電路板尺寸PCB Size |
Min:50*50mm-Max:600*400mm |
|
電路板厚度PCB Thickness |
0.5-3.0mm |
|
電路板固定方法PCB Clamping |
Edge Damping +Z direction clamp 邊緣夾緊+Z向壓板 |
|
電路板運輸方向 PCB Transport Direction |
From left to right 從左到右 |
|
相機數量No. of Camera |
9 set (30萬像素) |
|
視覺系統Vision System |
Gray Scale & Pattern Matching & Edge Detection 灰階及外形識別，特征對比和邊緣計算 |
|
對位方式Positioning |
視覺定位 Mark Vision |
|
貼裝頭Mounting Heads |
8頭 six heads |
|
貼片精度Mounting Precision |
±0.05mm |
|
貼片速度Mounting Speed |
30000-38000CPH |
|
貼片零件范圍Range |
0402-15mmIC |
|
料站位Feeder Number |
16 Pieces（標準8mm Feeders） |
|
操作系統Os system |
WINDOWS 7 |
|
負壓系統 Negative Pressure |
內置真空泵Vacuum pump system |
|
電源Power |
220V,50Hz，1.5KW |
|
重量Weight |
1200Kg |
|
外形體積Dimension |
1280mm(L)*1330mm(W)*1420mm(H) |
